基本特点
|
|
MP系列模块化节能型绿色UPS电源结合了传统塔式机型的技术特点与现代机房模块化的需求，在实现模块化设计的同时，保证了系统的高可靠性。
MP系列产品提供各种规格功率模块以及机柜系统，用户可根据负载需求进行灵活配置。单个机柜可以实现200kVA的容量，机柜并联后可以实现400kVA的容量配置。并柜系统可共用一电池组，并柜数量达到4台以上。
应用范围
数据处理中心、计算机机房、ISP服务商、电信、金融、国防、证券、交通、税务、医疗系统等对电源有苛求的场所。
产品特点
高可靠性设计方案

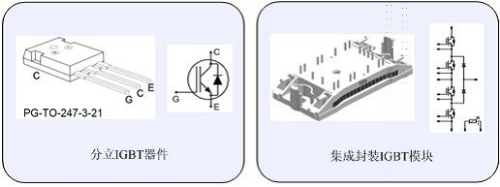

MP系列模块化UPS电源采用集成封装IGBT模块而非分立器件（如图所示）。相对于分立IGBT器件，集成封装IGBT模块具有更大的电流承载能力，更小的功耗，对于提高功率模块的效率与可靠性有着巨大的好处。采用分立器件进行功率模块的设计，需要进行多个IGBT器件的并联，同时需要处理续流二极管的设计与工艺问题，给系统的可靠性以及生产过程的一致性都带来了极大的风险。集成封装的IGBT模块具有极大的电流通断能力，不需并联即可满足功率模块的需求，同时集成了续流二极管，降低了设计工艺与生产过程的风险。通过采用集成封装的IGBT模块，CP系列产品在实现高效率、低功耗的同时，保证了功率模块以及系统的高可靠性。
|
N+X冗余模块化设计
系统中每个功率模块均设计为可在线热插拔，方便用户安装、维护以及升级扩容等需求。每个功率模块均为自主控制，无单点故障风险。单个功率模块在出现故障的情况下将自动退出，不影响其他模块的工作以及系统的正常供电。MP系列产品采用人性化的建议操作设计方案，用户可以简单明了地操作以及管理UPS系统。
智能化电池管理方案
采用了先进的三段充电方式，第一阶段大电流恒流充电，快速加冲约90%的电量；第二阶段肪动冲电，可以均化电池特性并将电池完全充饱；第二阶段恒压维持，保证电量不流失，这样可以最好的兼顾快速充电与延长电池使用寿命的目标，为用户节省电池成本，充电电流可调节，满足快速充电和匹配不同容量的电池，即满足客户的特定需求又最大化延长电池寿命。
强大的带载能力
MP系列模块化UPS电源拥有卓越的负载适应性能，对于各种类型的线性与非线性负载，均能提供强大的带载能力。每个功率模块以及机柜系统，均能提供媲美任何塔式机型的带载能力，从而保证了此系列产品在各行业的应用范围。
智能化保护方案
MP系列模块化UPS电源的功率模块以及系统均采用硬件与软件双重保护的设计方案。对于功率模块以及系统所可能出现的任何电压、电流、热性能、短路等等异常，均能进行快速有效的保护，从而保证系统的安全性与可靠性。
系统优点
UPS系统模块化设计，N+X冗余，在线热插拔升级扩容。
超强的负载适应性以及带载能力，超强的电网适应性。
绿色节能电源：整机效率大于95%，输入功率因数大于0.99，输入电流谐波小于3%。
功率模块配置双DSP控制器，模块独立自主控制，无单点故障风险。
整流、逆变、充电、放电全部实现DSP数字化控制。
采用IGBT模块而非分立器件，极大地提高了功率模块与系统的可靠性。
全正面维护，提供上下进线方式，方便用户接线。
大屏幕人机界面，信息量丰富。可记录1000条信息以上。
独立充电系统，强大的充电能力，完善的电池管理方案。
全数字化模块并联技术，极佳的环流指标。
可紧靠其他设备安装，节省机房空间。
冗余智能调速风扇，低噪节能。
系统机柜内部集成配电系统，安装极其方便并且节省用户投资。
卓越的发电机匹配性能。
可由电池直流启动（冷启动），方便操作。
所有电路板均采用三防工艺。
面板采用LCD触摸屏+LED+键盘输入中英文操作。通过选件可实现人机远程操控。
可通过LCD面板调节相电压208/220/230/240V。
系统选件
SNMP网络通讯卡
防雷模块
电池温度补偿器
手机短信报警器
防尘网
技术参数
|
容量
|
10-400KVA
|
|
主路输入
|
|
输入电压
|
380V/400V/415V
|
|
输入频率
|
50/60Hz
|
|
功率因数
|
>0.99
|
|
电流畸变率
|
THDi<3%
|
|
电压范围
|
214V-520V
|
|
频率范围
|
40-70HZ
|
|
电池
|
|
电池电压
|
10KVA模块：±384VDC/15KVA、20KVA模块：±240VDC（16-42节可设置）
|
|
充电功率
|
20%*系统功率
|
|
充电电压精度
|
±1%
|
|
旁路
|
|
旁路电压
|
380V/400V/415V
|
|
电压范围
|
-50%-+20%
|
|
过载能力
|
150%,长期工作
|
|
150%< 负载 <180%,工作时间长于1分钟
|
|
负载>180%,工作时间长于100ms
|
|
输出
|
|
输出电压
|
380V/400V/415V
|
|
电压精度
|
±0.5%(平衡负载),±1%(不平衡负载)
|
|
电压畸变率
|
THD<1%(线性负载),THD<3%(非线性负载)
|
|
功率因数
|
0.8
|
|
三相相位精度
|
120°±0.5°
|
|
峰值比
|
3:1
|
|
过载能力
|
110%,1小时后转旁路
|
|
125%,10分钟后转旁路
|
|
150%,1分钟后转旁路
|
|
>150%,200ms后转旁路
|
|
系统
|
|
系统效率
|
正常模式:95%
|
|
经济模式:99%
|
|
电池模式效率
|
95%
|
|
显示
|
LCD+LED,触摸屏+键盘
|
|
防护等级
|
IP20
|
|
通信接口
|
RS232,RS485,干接点,SNMP卡,EPO,发电机接口
|
|
接线方式
|
支持上下进线
|
|
运行温度
|
0-40℃
|
|
存储温度
|
-25℃~70℃
|
|
相对湿度
|
0-95%(无凝露)
|
|
噪音(dB)
|
<55dB
|
|
重量(KG)
|
6模块机柜
|
150KG (MP060 MP090 MP120)
|
|
10模块机柜
|
180KG (MP100 MP150 MP200)
|
|
功率模块
|
PM10KVA: 20KG
|
|
PM15KVA: 21KG
|
|
PM20KVA: 22KG
|
|
尺寸(W*D*H)(mm)
|
6模块机柜
|
10KVA模块：590*720*1250/15KVA，20KVA模块：600*900*1600
|
|
10模块机柜
|
10KVA模块：590*720*1600/15KVA，20KVA模块： 600*900*2000
|
|
20模块机柜
|
10模块机柜*2（双机柜并联）
|
|
功率模块
|
430*470*88（10KVA）/440*600*134(15KVA/20KVA)
|
|
