消防照明型电源
点击数:1819     日期:2016/4/21



     根据GB17945-2010《消防应急照明和疏散指示系统》,应急照明和疏散指示电源系统是为人员疏散、消防作业提供照明和疏散指示的系统,主要由各类消防应急灯具及相关装置组成,包括自带电源非集中控制型系统、自带电源集中控制型系统、集中电源非集中控制型系统、集中电源集中控制型系统。 我公司消防照明型应急照明采用集中电源集中控制型系统,当电网故障或发生火灾时,由集中照明控制箱集中控制应急照明集中电源,启动应急照明集中电源给应急照明分配电装置供电,应急照明分配电装置为应急照明灯具供电,确保人员安全疏散。

    我公司消防照明应急电源主要为高层建筑、金融中心、医院病房、民航机场、展览场馆、剧院影院、政府办公、地铁轻轨、商业地产、石油化工、商场超市等重要场所提供应急照明供电。



² 模块化设计,便于安装、维护;

² 消防联动接口,RS232/RS485接口;

² 采用全数字控制LCD液晶指示;

² 进口三菱IPM智能功率模块组装;

² 输出标准交流正弦波,谐波含量小;

² 具有输出过载、断路、过热保护等多种保护功能;

² 具有强制应急启动按钮和自动/手动切换开关,高度智能化,便于操作控制。



  我公司应急电源主要参数如下表:

技术参数

1KW

3KW

10KW

15KW

20KW

充电器

输入市电

AC220±5%  50HZ±0.1%

充电电压

48V

110V

220V

充电电流

5A

5A

5A~20A

充电方式

均充、浮充自动转换

蓄电池

电池种类

免维护密封铅酸蓄电池

额定电压

DC48V

DC110V

DC220V

备用时间

标准90min(可根据需要设定)

充电时间

<20h

应急逆变

应急电压

AC220±3%  50HZ±0.01%

输出波形

纯正弦波

波形失真

THD≤5%

过载能力

120% 1min;150% 10s

保护功能

输出过载、断路、过热保护等

应急切换

机械切换<2s,电子切换3ms

工作环境

噪音

市电0dB;应急时<40dB

相对湿度

0~90%不结露

环境温度

-20℃~40℃

海拔高度

<2500m

柜体

宽×深×高(mm)

700×250×850

700×525×1660

800×625×1960

800×625×2260

940×625×2260

备注

由于篇幅有限,更详细的规格未全部列出。柜体尺寸根据实际情况有所调整,以实物为准。

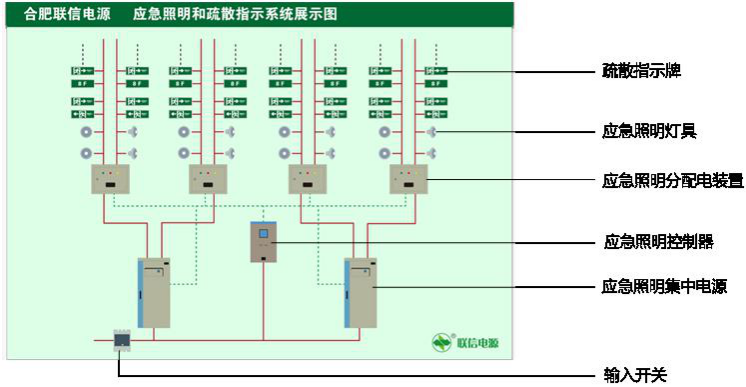

集中电源集中控制型系统

(1)应急照明控制器:应急照明控制器应能控制并显示系统内所有的消防应急灯具、应急照明集中电源、应急照明分配电箱及其它附件的工作状态。

(2)应急电源:带有台阶﹑坡道﹑自动扶梯等人员密集的场所﹑可能引起人员恐慌的场所应急照明转换时间不大于0.25s,其它场所的应急转换时间不大于5s,应距暖气等热源1m以上。

(3)分电箱装置:配电箱或分配电箱设置在值班室﹑消防控制室﹑配电房﹑配电机 房中;

配电箱或分配电箱安装在墙上时,其底边距地面高度为1.3 m~1.5m,靠近门轴的侧面距墙不小于0.5m,正面操作距离不小于1.0m。

(4)应急灯具:建筑物内发生火灾时,仍需工作场所的照度需保持正常照度值;应根据环

境合理选用具有防潮、防水、防尘、防爆、防震、耐腐蚀和抗机械损伤等防护类别和等级的消防应急照明灯。

EPS工作方式的选择

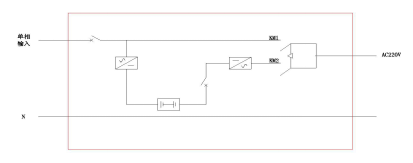

从其负载性质要求,以及长期节能经济运行的角度考虑,车站应急照明系统的后备电源采用系统结构右图所示的EPS,EPS由单

独的充电和逆变模块构成。EPS在电网故障或发生火灾的时候才启动,平时状态下,EPS处于后备状态,逆变模块几乎不耗电能,十分经济节能。

2 EPS额定容量的确定

   EPS 的额定容量通常指逆变器输出的有功功率(KW)。在确定EPS标定容量时, 除了按照负荷的视在功率或者有功功率计算外, 还要计及动态稳压和稳频精度的要求, 以及温度变化、蓄电池端电压下降和设计冗余等因素的影响。EPS 的标定容量可以按照下式估算

式中:PC——EPS计算容量,KW;

      P∑——全部符合的计算功率;

      Krel——可靠系数,一般取1.33~1.53

    可靠系数的大小与环境温度、负载类型和运行方式密切相关。对于白炽灯的可靠系数可取为1电子镇流器式日光灯的可靠系数可取1;电感镇流器式日光灯可取为1.5;金属卤光灯或者金属钠灯可取1.6。

3 应急照明供电方案实例

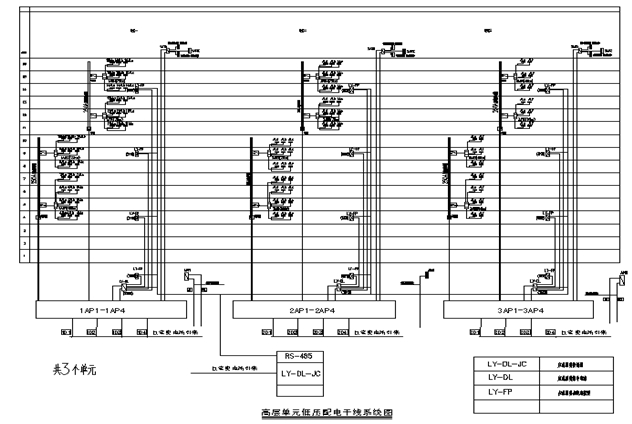

   上图为我公司智能消防应急照明与疏散指示系统在高层单元干线系统设计方案;标志灯内不自带电池组,由集中电源供电。

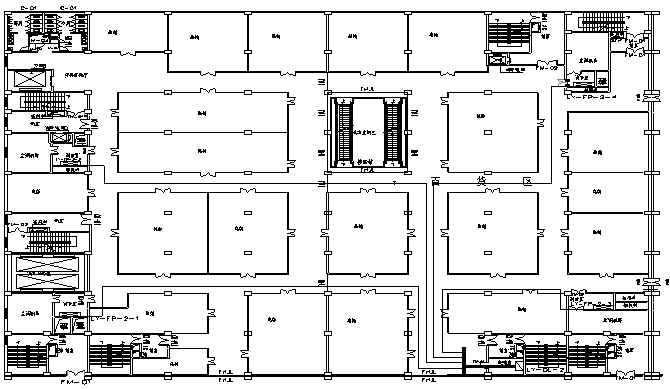

消防应急照明和疏散指示系统在大型商场应用实例

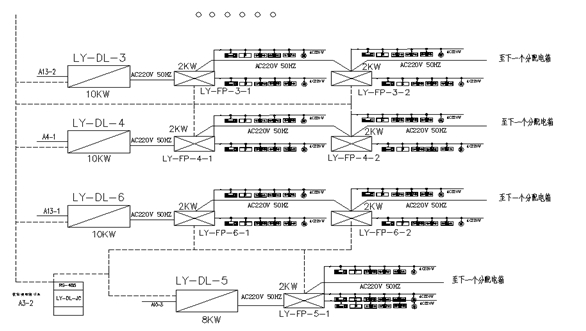

上图为我公司智能消防应急照明和疏散指示系统在大空间平面应用方案局部图,本应急电源系统带有通信接口RS485,通信接口与应急电源和分配电箱相连接。通过集中控制器控制应急电源与分配电箱的工作状态。适用于 楼层高面积大的建筑物;其中:

可控式疏散照明灯;

应急照明集中电源;

LY-FP容量≤2KW

LY-DL-JC:集中控制器。

设备层的RS-485总线采用2×2×24AWG穿钢管铺设,当有其他方法铺设时宜采用带屏蔽的双绞线;标志灯内不自带电池组,由集中电源供电。
