消防动力型电源
点击数:1484     日期:2016/4/21



    对于高层建筑、地下建筑等重要建筑物及场所,消防一直是其中的重点以及难点。根据GB16806-2006《消防联动控制系统》,我公司生产的消防动力型应急电源能按标称的输出特性为消防设备供电,能够接收联动信号且在接收到联动信号后按预先设定的联动功能供电,且满足标准要求的显示功能、保护功能、控制功能、充电功能、故障报警功能,专为排烟风机、消防泵等大功率消防设备提供应急供电,在发生火灾事故时,由消防控制中心发出信号,启动应急电源,把储存的直流电能转换为稳定的交流电能给消防设备供电,确保消防设备能够安全、稳定的运行。而平时,应急电源处于后备状态,可以实现节能、节耗的作用。

    消防动力型为消防设施等设备供电的,主要用于排烟风机、消防泵、喷淋泵、防火卷帘门、消防电梯、水幕泵等消防动力设备。

   a. 进口IPM智能功率模块组装,设备模块化设计,拔插件结构,组装灵活,调试安装方便;

b. 布局合理,抗震性和密封性好,可靠稳定性高

c. 具有多路模拟量、开关量监测与保护功能,同时具有强制应急启动按钮和自动/手动切换开关;

   d. 面板采用背光LCD液晶显示,实时显示主电电压、电池电压、输出电压、输出电流及运行状态指示;

   e. EPS运行过程中的实测数据可以通过装置的液晶显示或由通讯接口读出,以跟踪其运行状态。

   f.带有消防联动控制端口,可以实现远程联动控制



技术参数

LYS220/5KW

LYS330/20KW

LYS330/30KW

LYS500/55KW

LYS500/100KW

充电器

输入市电

AC380±25%  50HZ±5%

AC380±25%  50HZ±5%



充电电压

DC220V

DC330V

DC500V



充电电流

5A

5A

3A~10A



充电方式

均充、浮充自动转换

蓄电池

电池种类

免维护密封铅酸蓄电池



额定电压

DC220V

DC330V

DC500V



备用时间

标准90min(可根据需要设定)



充电时间

<20h

应急逆变

应急电压

AC380±3%  50HZ±0.01%



输出波形

纯正弦波



波形失真

THD≤5%;正常供电与市电一致



过载能力

120% 10s;150% 1s



保护功能

输出过载、断路、过热保护等



应急切换

机械切换<2s,电子切换3ms

工作环境

噪音

市电0dB;应急时≤50dB



相对湿度

0~90%不结露



环境温度

-20℃~40℃



海拔高度

<2500m

柜体

宽×深×高(mm)

700×525×1660

800×625×1960

800×800×2000

备注

由于篇幅有限,更详细的规格未全部列出。



6.1 消防动力型应急电源EPS的选择

    随着EPS 技术的发展,应用范围逐渐扩大。应急电源不仅适用于应急照明系统,而且也应用到消防泵、喷洒泵、送风机、排烟机、消防电梯等消防动力设备,动力设备一般为感性负载,对于如何选择动力设备应急电源,下面给出一些计算方法:

1、当EPS带多台电动机且都同时启动时EPS容量=带变频启动电动机功率之和+带软启动电动机功率之和×3倍数+带星三角启动电机之和×3倍+直接启动电动机之和×5倍

2、当EPS带多台动机且都分别单台启动时(不是同时启动)EPS容量=各个电动机功率之和,条件是:

(1)直接启动的最大的单台电动机功率是EPS容量1/7

(2)星三角启动的最大的单台电动机功率是EPS的1/4

(3)软启动的最大的单台电动机是EPS的1/3

(4)变频启动的最大的单台电动机功率不大于EPS

    电动机启动时的顺序应为直接启动的在先,其次是星三角的启动,有软启动的再启动,最后是变频启动的再启动。

3、当用LYS系列EPS带混合负载时

    EPS容量=所有负载总功率之和,但必须满足以下六条件,若不满足,则按其中最大的容量来确定EPS容量。

(1)负载中直接同时启动的电动机功率之和是EPS容量的1/7

(2)负载中星三角同时启动的电动机功率之和是EPS容量的1/4

(3)负载中有软启动同启动的电动机功率之和是EPS容量的1/3

(4)负载中有变频的电动机当量功率之和不大于EPS容量

(5)同时启动的电动机当量功率之和不大于EPS容量

    电动机功率当量=直接且同时启动电动机总功率之和×5倍=星三角且同时启动电动机总功率和×3倍
    软启动同时启动电动机功率之和×3倍+变频且同时启动电动机功率之和。若电动机前后启动时间机差大于1分钟均不为同时启动

(6)同时启动的所有负载(含非电动机负载)的当量功率之和不大于EPS容量。同时启动的所有负载的功率之和=同时启动的非电动机负载 总功率×功率因数+电动机当量功率。

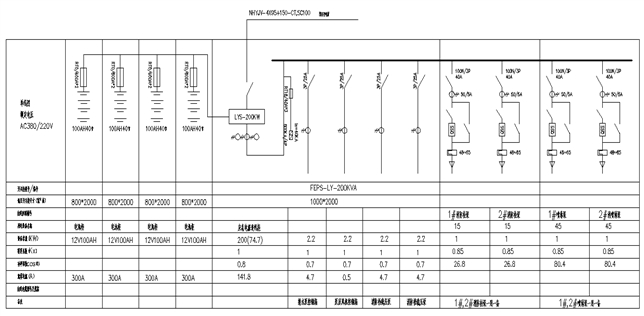

               消防设备应急电源用于消防泵房的配电系统设计方案图

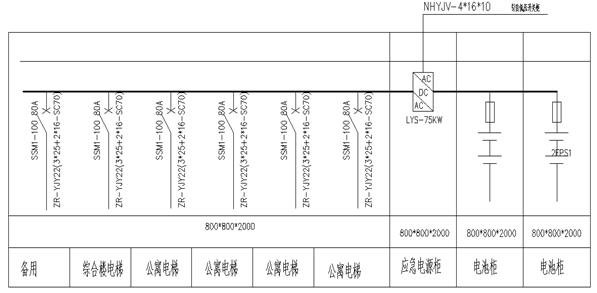

          消防设备应急电源用于公寓、综合楼电梯的配电系统设计方案图
